HMK70-002-M

HMK70-002 er en type HM-serieplugg og en spesiell strømmodul som kan oppnå en strømoverføring på 70 ampere. De kan romme ledningstverrsnittsarealer på henholdsvis 6-16 mm² og 14-22 mm². Den er forbundet med aksiale bolter og forsterket med en sekskantet driver. Denne 2-pins hannpluggen kan matches med den tilsvarende hunnpluggen. Den kan oppnå overføring av en stor spenning på 1000V.

TEKNISKE EGENSKAPER

Spesifikasjoner	DIN EN 60 664	Spesifikasjoner	DIN EN 61 984
Innsatser		Antall kontakter	1
Elektriske data i henhold til EN 61 984		Vurdert gjeldende	70A
Nominell spenning	1000V	Nominell impulsspenning	8kV
Forurensningsgrad	3	Nominell spenning i henhold til UI CSA	600V
Isolasjonsmotstand	Større enn eller lik 10¹⁰Ω	Materiale	Polykarbonat
Begrensende temperatur	-40 grader ...+125 grader	Brennbarhet I henhold til UL94	V0
Mekaniske arbeidslivs-parringssykluser	Større enn eller lik 500	Kontakter
Materiale	Kobberlegering	Flate	Hard-sølvbelagt
Kontakt motstanden	0.5mΩ	Til IEC 60 228 klasse 5
AKSIELL SKRUTERMINAL mm²	6-22 mm²	AWG	8-4
SEXAGONALT	SW 2,5	TILTREMMEMOMENT mm² NM	6 10 16 22 2 3 4 5

DIVERSIFISERT PERSPEKTIV

maskinsiden

Denne aksiale tilkoblingen med 2 pinner er koblet til maskinen og elektrisk utstyr gjennom ledningssiden og strammet med en sekskantet driver. Den kan oppnå en stor strøm på 70A og en overføring på 1000V.

sette inn side

Denne 2-pins siden er koblet til hverandre gjennom hann- og hunninnsatsen, og strømmen og spenningen overføres gjennom den interne hann- og hunn-tilkoplingshylsen, noe som sikrer stabil signal- og strømoverføring.

MATCHENDE PRODUKTER

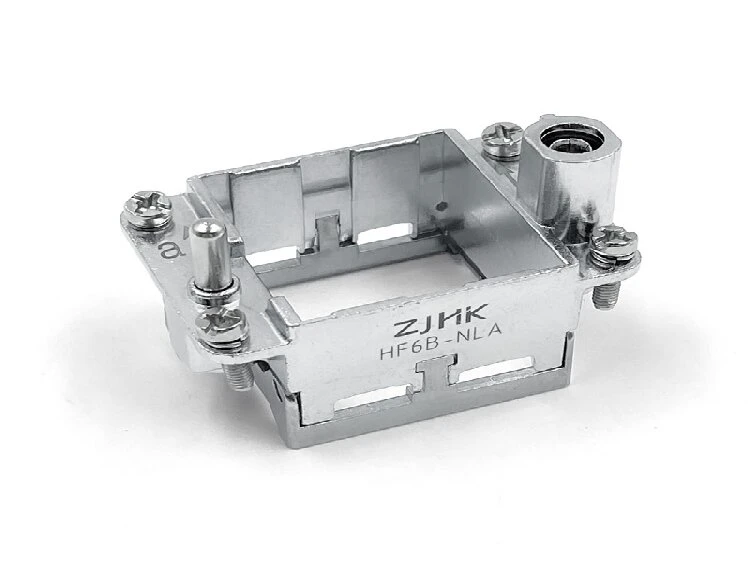

HF6B-NLA

Rammen i HF6B-serien kan romme to modulære plugg-posisjoner, som er paret med HF6B-NUA for å skille hann- og hunninnsatser, noe som betyr at en enkelt 2-pinners modul kan installeres.

HF10B-NLA

Rammen i HF10B-serien kan romme tre modulære plugger-i posisjoner, det vil si at én enkelt 2--pinners modul pluss én enkelt-pinners modul kan installeres.

HF16B-NLA

Rammen i HF16B-serien kan romme fire modulære fermenteringsbaserte-posisjoner, det vil si at to 2-pinners moduler kan installeres.

HF24B-NLA

Rammen i HF24B-serien er den i denne serien som kan romme det største antallet kjerner, som samtidig kan romme seks enkelt-moduler og passer for alle 24B hetter og hus.

SAMLET PRODUKT

med hetter

Som vist på bildet er det utseendet til produktet etter montering. Innsatsen kobles til rammen innvendig og strammes med de innvendige skruene. Utsiden er beskyttet av en hette i aluminiumslegering.

med en ramme

Bildet viser to 2-pins moduler satt sammen i en 16B ramme. Våre produkter er mye brukt i pitch-systemet for vindkraftproduksjon og kan oppnå overføring av ulike signaler.

vindindustrien

Vindkraftutstyr møter ofte utfordringer som høy saltsprut, høy luftfuktighet og ekstreme temperaturer. HOOKE-koblinger bruker støpt aluminiumslegering og gir også svært korrosjons-metallhetter, som oppfyller anti-korrosjonskravene for offshore vindkraft (saltspraytest større enn eller lik 48 timer). Med en samlet beskyttelsesklassifisering på IP65/IP68 sikrer de en lang-stabil drift. Den unike forseglingsdesignen og anti-vibrasjonsstrukturen garanterer pålitelig kraft- og signaloverføring, og dekker de ulike behovene til både landbaserte og offshore vindkraftapplikasjoner.

>

Lær mer om vindkraft>>

sprøytestøpemaskiner

Ettersom sprøytestøpemaskiner blir mer kompakte, blir utstyrets indre plass stadig mer begrenset. Denne kompakte-konnektordesignen kan fullt ut matche det kompakte ledningsscenarioet til sprøytestøpemaskinen, oppnå effektiv kraft- og signaloverføring på begrenset plass, møte plassutnyttelseskravene til sprøytestøpemaskinen og fremme utviklingen av sprøytestøpemaskiner i en mer kompakt og effektiv retning.

>

Lær mer om hot runner-industrien>>
