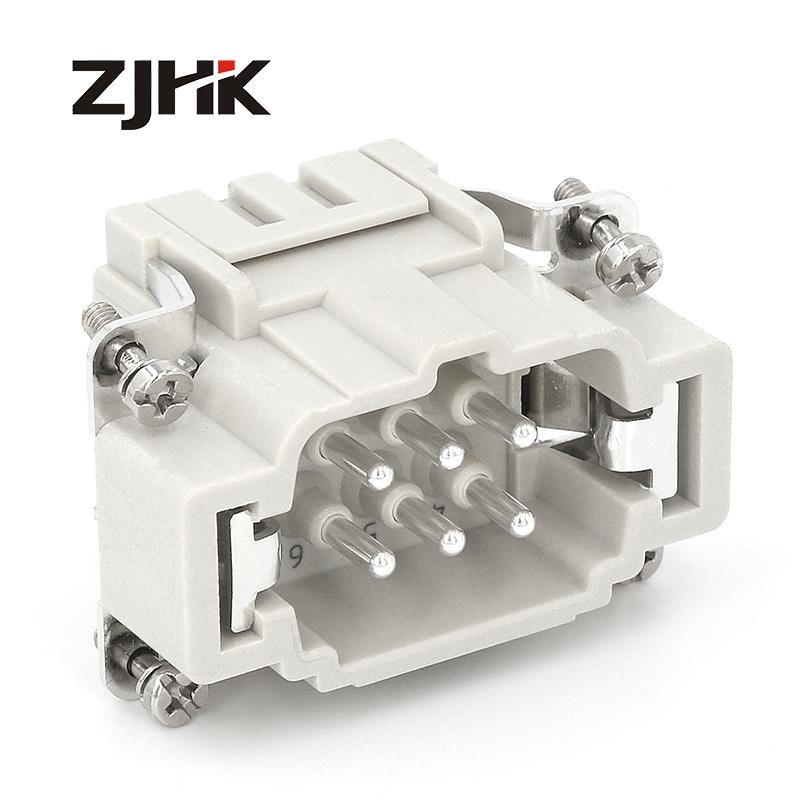

Sett inn Harting Han 6 ES-M & F-innsats
Innstikk, terminering av burklemme, hann, polykarbonat, RAL 7032 (rullesteingrå), nominell strøm: 16A, størrelse: 6 B, kontakter: 6, ledertverrsnitt: 0,14 ... 2,5 mm², kobberlegering, sølvbelagt
Tekniske data
Identifikasjon | |
Kategori | Setter inn |
Serie | HAN |
Versjon | |
Avslutningsmetode | Avslutning av bur-klemme |
Kjønn | Mann Kvinne |
Størrelse | 6B |
pin | 6 pins |
PE-kontakt | ja |
Ledertverrsnitt | 0,14 ... 2,5 mm² |
Ledertverrsnitt | AWG 26 ... AWG 14 |
Merkestrøm | 16A |
Merkespenning | 500 V |
Begrensende temperatur | -40 ... +125 ° C |
Paringssykluser | ≥ 500 |
Materiale (sett inn) | Polykarbonat (SABIC) |
Materiale (kontakter) | Kopperlegering |
Overflate (kontakter) | Sølvforgylt |
RoHS | i samsvar med fritak |
Detaljer om innlegg (Mann og Kvinne)
Cage Clamp Kontaktinnlegg
Fra Haoke er denne serien med robuste mutterkontaktinnsatser egnet for trådavslutning på 26-14awg (0,14 - 2,5 mm²) og krever ingen verktøy. Disse mutterkontaktinnsatsene er ideelle for når det er nødvendig med rask og forenklet avslutning i kraftige applikasjoner. Tilgjengelig i 6 til 24 poler og har en nåværende rating på 16A og en arbeidsspenning på 500V.
godkjenninger
UL, CE, Rohs 3.0
HE 16A Cage Clamp Series
Disse HES-innleggene er vurdert til 16A. De er beregnet for bruk med hetter og hus som er innenfor rekkevidden 5, 6, 7, og 8. Disse hette- og husområdene er knyttet til en spesifikk Haoke 'Size' nummeridentifikator. Se tabellen 'kompatibilitet' for detaljer om dette forholdet, og lagerantallet av hetter og hus som er typiske for hvert sortiment.
Advarsel
Disse kontaktene skal ikke være parret eller umerket under elektrisk belastning. Koblinger av samme eller forskjellige typer anordnet i en linje skal være polarisert for å forhindre muligheten for feil forbindelse.
